柴油機噴油泵作為心臟部分，對柴油機的運作有著重要的作用，其主要由分泵、油量控制機構、傳動機構和泉體四部分組成。我們都知道柴油機油不同規格型號，其每個型號符號都有特殊的代表意義，噴油泵亦是如此。那么頂博電力發電機廠家小編今日重點與大家分享關于柴油機合成式噴油泵及柱塞偶件型號含義。

一、合成式噴油泵型號的辨識

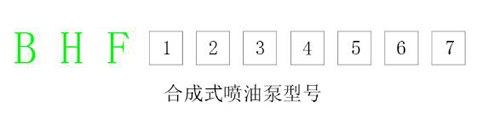

合成式噴油泵型號常用BHF開頭，后面跟進7個變量，如下圖所示。

B-噴油泵

H-合成式（帶凸輪軸）

F-總成內元件油泵缸數（即柴油機缸數）

1-法蘭固定（搭子固定式缺位）

2-噴油泵基本系列尺寸代號，常見的有A、B、Z

3-噴油泵柱塞直徑，常以10倍mm數表示，如6.5mm則表示為65。

4.5-噴油泵柱塞螺旋槽特征代號，如果缺失則默認為下向螺旋槽，S表示上向螺旋槽，Z表示左螺旋槽，Y表示有螺旋槽，國家系列泵直槽柱塞用ZZ表示。

6-調速器及輸油泵裝置代號

P代表無調速器、無輸油泵。

Q代表無調速器、有輸油泵。

R代表有調速器及輸油泵，調速器裝置在面對噴油泵檢驗板的左端。

S代表有調速器及輸油泵，調速器裝置在面對噴油泵檢驗板的右端。

T代表有調速器、無輸油泵，調速器裝置在面對噴油泵檢驗板的左端。

U代表有調速器、無輸油泵，調速器裝置在面對噴油泵檢驗板的右端。

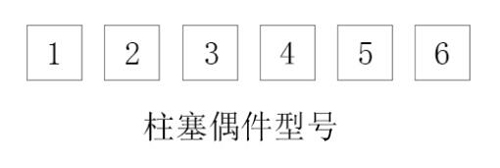

二、柱塞偶件型號的辨識

1-如果缺失則默認螺旋槽柱塞，Z的話代表直槽柱塞。

2.3-XY代表下向右螺旋槽，SY代表上向右螺旋槽，XZ代表下向左螺旋槽，SZ帶包上向左螺旋槽。

4-柱塞直徑，單位mm（凡6.5、7.5、8.5、9.5的直徑以其10倍mm數表示，則為65、75、85、95）

5-柱塞系列尺寸代號，常見的有A、B、Z、C、W、Y、E

6-螺旋線導程代號。

常見數字代表導程數:

注：直槽柱塞用角度代導程。

那么我們回頭來看噴油泵型號字母代表什么可參考一、合成式噴油泵型號的辨識得以解決，而噴油泵型號大小怎么看這個問題直接查看3項目中的直徑即可。
